 Améliorer sa béquille d’atelier : descriptif et photo

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Ti-Canard
Rang 1
Rang 1
avatar

Masculin Nombre de messages : 1131
Age : 45
Localisation : 60 + 80
Emploi : Consultant
Loisirs : Moto / sport
Moto actuelle : 750 K6 Bleu
Date d'inscription : 17/06/2007

MessageSujet: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 9:26

Salut Ange et démon, je n'ai pas retrouvé ton post alors j'ai créé celui-ci ...


Ton problème : sur ce modèle de béquille d’atelier, l’effort à fournir est un peu « raide » lors de sa mise en place sur la moto.


L’effet de levier est en cause, la position de la roulette aussi ... de plus, la roue arrière est élevée de bien plus de centimètres qui tu ne dois en avoir réellement besoin.


J'ai mesuré, il a 11 cm entre pneu et sol : soit , environ 9 de trop pour l'usage qu'on en fait à notre niveau (!)


essai à réaliser avant de modifier quoi que ce soit :
- retire les adaptateurs de diabolo
- trouve un tube de diamètre ext de 14mm (j'ai pris un tube de cuivre) et d'environ 45-50cm de long
- place le dans l'axe de ta roue arrière et dans les coulisses des adaptateurs de ta béquille
- soulève ta béquille et juge si l'amélioration est celle que tu attends ...
- fais des essais pour faire ce que tu fais d'habitude dans cette posture .

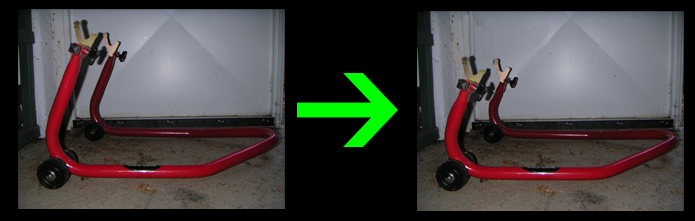

cette position permet de faire diminuer la hauteur de levage de 11 à 2 cm


si tes essais sont concluants, alors tu pourras entreprendre la modification de ta béquille ... pour continuer d'utiliser tes diabolos en leurs lieux et places ... et en veillant à ce que l'axe des diabolos soit toujours en arrière de celui des roulettes de ta béquille.

il y a plusieurs solutions :

- ressouder un autre tube carré à 9 cm de l'autre (9cm en hauteur = 11cm en biais) sans oublier un gousset de renfort triangulaire en dessous



- raccourcir les bras de 10cm (mais c'est définitif)



- emmencher un tube d'un diamètre inférieur dans la section existante

- si le tube intérieure est trop court, un vissage des tubes entre-eux sera peut-être nécessaire
- toujours aussi vérifier que l'axe des diabolos est bien en arrière de celui des roulettes de la béquille

- etc ...



voilà, c'est fini ... j'attends tes (vos) remarques
Ti-Canard
Wink

.


Dernière édition par le Mar 27 Nov 2007 - 6:17, édité 1 fois
Revenir en haut Aller en bas
médoc
Rang 9
Rang 9
avatar

Masculin Nombre de messages : 5643
Age : 42
Localisation : PARIS
Emploi : rajouter des fils electriques et autres trucs sur des bagnoles
Loisirs : finir mon atelier, et make a gex for the race
Moto actuelle : en construction
Date d'inscription : 16/03/2006

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 9:59

beau CR par contre une fois modifier c'est mieux, une tite tof pour voir le resultat?
Revenir en haut Aller en bas
Ti-Canard
Rang 1
Rang 1
avatar

Masculin Nombre de messages : 1131
Age : 45
Localisation : 60 + 80
Emploi : Consultant
Loisirs : Moto / sport
Moto actuelle : 750 K6 Bleu
Date d'inscription : 17/06/2007

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 11:07

médoc a écrit:
beau CR par contre une fois modifier c'est mieux, une tite tof pour voir le resultat?

ch'suis du même avis Wink
mais pour l'instant la modification finale n'est pas encore faite ...
Revenir en haut Aller en bas
keopsrico
Passe la circu...
Passe la circu...
avatar

Masculin Nombre de messages : 434
Age : 42
Localisation : S&M
Emploi : Concepteur/Styliste
Loisirs : piste ( été =moto hivers = snowboard )
Moto actuelle : 750 K7
Date d'inscription : 30/04/2007

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 11:22

PAs con Ti canard , un pote a la meme bequille et c est vrai que c est la misere . Merci pour lui je vais lui donner les infos . super super super
Revenir en haut Aller en bas
foudingue
Rang 6
Rang 6
avatar

Masculin Nombre de messages : 3632
Age : 36
Localisation : Limoges (87)
Emploi : mecanicien auto
Loisirs : balade,lever de la fonte, et...
Moto actuelle : gsr600k6 bleu
Date d'inscription : 11/09/2006

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 11:24

pourquoi ne pas souder une barre en fer pour avoir un meilleur bras de levier?
Revenir en haut Aller en bas
Keni
Rang 9
Rang 9
avatar

Masculin Nombre de messages : 6432
Age : 42
Localisation : 77
Emploi : Intermittent chez Pole Emploi
Moto actuelle : 1000 GSX-R K7 Route/Piste
1000 ZX10R Piste
Date d'inscription : 07/07/2007

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 14:44

hummm, j'ai constaté ce "problème" pour moi qui suis pitit (1m70) et fort pas musclé du tout.... en condition normal bah j'arrive meme pas à lever la moto (alors qu'un pote à moi le fait d'une main sans forcer).... aurais du manger de la soupe tout petit...
Bref, il y a un "cran" à passer ensuite ça monte tout seul.
Je vais voir cette affaire de barre dans l'axe de roue qui effectivement devrait résoudre mon manque de force dans les bras...
thx
Revenir en haut Aller en bas
Ti-Canard
Rang 1
Rang 1
avatar

Masculin Nombre de messages : 1131
Age : 45
Localisation : 60 + 80
Emploi : Consultant
Loisirs : Moto / sport
Moto actuelle : 750 K6 Bleu
Date d'inscription : 17/06/2007

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Jeu 22 Nov 2007 - 14:53

foudingue a écrit:
pourquoi ne pas souder une barre en fer pour avoir un meilleur bras de levier?

tout a fait, mais c'est une voie que je n'ai pas exploitée afin que la béquille reste réduite en encombrement (transport pistard, garage de parigos Wink ... ) ... mais aussi parce qu'elle ne s'attaque pas à l'origine du problème.
Revenir en haut Aller en bas
fredtaz
A eu son permis...
A eu son permis...
avatar

Masculin Nombre de messages : 593
Age : 41
Localisation : 95
Emploi : la ferro!
Moto actuelle : 1000 L0
Date d'inscription : 16/10/2007

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Sam 24 Nov 2007 - 11:39

trés beau CR!!! mais sinon j'ai une autre soluce....................faire un peu de muscu!!!! langue




moi j'ai une LV8 de chez ps et aucun soucis!!!! Wink
Revenir en haut Aller en bas
Ti-Canard
Rang 1
Rang 1
avatar

Masculin Nombre de messages : 1131
Age : 45
Localisation : 60 + 80
Emploi : Consultant
Loisirs : Moto / sport
Moto actuelle : 750 K6 Bleu
Date d'inscription : 17/06/2007

MessageSujet: Re: Améliorer sa béquille d’atelier : descriptif et photo   Mar 27 Nov 2007 - 6:12

voir mise à jour 3ème solution
